Вакуумная установка дугового напыления STOM

Вакуумная дуговая напылительная установка STOM предназначена для напыления нитрида титана для решения стоматологических задач, имеет 1 или 2 дуговых источника и планетарный механизм на 3 планеты по 10 см. Данная дуговая установка также может быть использована для напыления упрочняющих покрытий на инструмент или декоративных покрытий «под золото».

  • Спецификация дуговой
    напылительной системы STOM
  • Описание дуговой
    напылительной системы STOM
  • Фотогалерея

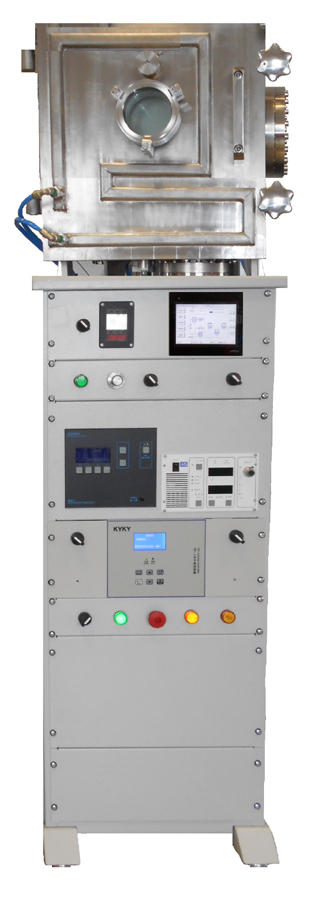

Вакуумная установка дугового напыления STOM

Спецификация напылительной системы STOM



• Вакуумная камера

  • кубическая камера размером 50 х 50 х 50 см
  • фронтальная дверь с вакуумным окном 100 мм
  • водоохлаждаемая камера

• Дуговой источник  – 1 шт

  • размер распыляемой мишени 100 мм
  • Опционно:   2 дуговых источника

• Блок питания дугового источника, 200А

  • Опционно:   2-ой  БП для 2-го дугового источника

• Откачная система

  • Турбомолекулярный насос
  • Пластинчато-роторный насос 10 куб.м/ч

• Дополнительное оборудование

  • Планетарный механизм, 3 планеты по 10 см.
  • Широкодиапазонный вакуумметр, 1 атм - 1х10-9 торр
  • Регулятор расхода газа, 100 ст.куб.см/мин,  2 шт (азот, аргон)
  • Нагрев с помощью ТЭН из нержавеющей стали
  • Подача потенциала смещения на планетарный механизм

• Система управления

  • полностью автоматическое управление
  • дисплей для отображения параметров процесса

Описание вакуумной дуговой напылительной системы STOM

Вакуумная дуговая напылительная установка STOM, производимая компанией РОБВАК, является оптимальным выбором для стоматологической клиники.
Мы создали систему, в которой в качестве основных компонентов мы используем проверенные импортные комплектующие (вакуумметрия, откачка, вакуумные клапаны). Созданный нами дуговой источник прошёл многократные тестирования и надёжно работает в течение многих лет.
При проектировании вакуумной дуговой напылительной установки STOM нами ставилась задача создать максимально надёжную систему, не уступающую импортным аналогам, но которая при этом имеет привлекательную цену (2.4 – 3 млн. рублей в зависимости от курса доллра/рубль. Использование импортных комплектующих не позволяет нам дать фиксированную цену в рублях).

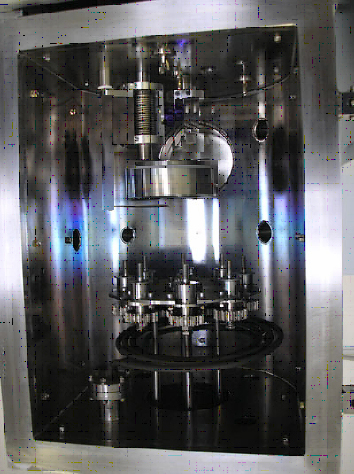

Вакуумная камера

Вакуумная камера

Для производства систем используется серийно изготавливаемая вакуумная камера из нержавеющей стали размером 50х50х50 см. Вакуумная камера имеет водяное охлаждение.
Внизу фланец под ввод вращения, на котором расположен подложкодержатель: планетарный механизм, вращающий 3 диска диаметром 10 см.
Рама и панели под вакуумной камерой изготовлены из нержавеющей стали, что придаёт камере красивый вид, а также позволяет долго сохранять новый вид (не образуются царапины, пятна, характерные для покрашенных рам и панелей. На странице Спецификация дана фотография предыдущей модели дуговой установки STOM, на раме из крашенной стали).

Вакуумная система

Вакуумная откачная система обеспечивает предельный вакуум в камере не хуже 10-6 торр.

Безмасляная откачная система состоит из турбомолекулярного насоса.
Безмасляный турбомолекулярный вакуумный насос с керамическими подшипниками на консистентной смазке обеспечит получение безмасляного высокого вакуума, что значительно улучшает качество адгезии напыляемого слоя. При этом выход на высокий вакуум занимает 5-10 мин, отсутствуют другие неудобства, связанные с использованием диффузионного насоса (первоначальный нагрев диффузионного насоса, периодическое попадание масла в вакуумную камеру).
Контроль вакуума обеспечивается широкодиапазонным вакуумметром (на базе датчика Пирани и датчика с нитью накаливания) немецкого производства (Thyracont) на диапазон 1 атм – 1х10-9торр. В вакуумметре установлены 2 нити накаливания, при сгорании одной автоматически начинает работать вторая. В случае перегорания обоих нитей накаливания нужно заменить всего лишь «сенсорную» часть вакуумметра, которая составляет прим. 30% от стоимости вакуумметра.



Дуговой источник и блок питания

В камере установлен один дуговой источник с мишенью диаметром 100 мм производства компании РОБВАК, имеющий высокий коэффициент выработки мишени.
Блок питания позволяет инициировать поджиг дуги, и потом работать дуговому источнику со значениями тока до 200А.
Опционно для ускорения процесса напыления может быть поставлен второй дуговой источник со своим блоком питания (при этом второй дуговой источник ставится перпендикулярно первому).



Система контроля толщины покрытия

Контроль толщины покрытий осуществляется эмпирически, и впоследствии время окончания напыления осуществляется по таймеру.



Система вращения подложкодержателя

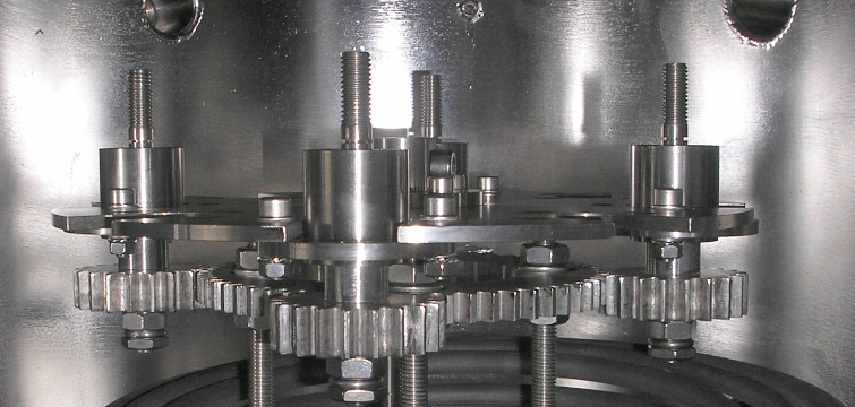

Планетарная система вращения подложкодержателя

Планетарная система вращения подложкодержателя

Представляет собой 3 вращающихся диска диаметром 150 мм из нержавеющей стали толщиной 4 мм (по согласованию с заказчиком возможна установка диска иного диаметра или материала). В диске сделаны отверстия с резьбой, что позволяет закрепить клипсы или иную оснастку для удержания напыляемых образцов.

Система подачи технологических газов

Система построена на базе регулятора расхода подачи газа производства США. По умолчанию устанавливаются 2 регулятора расхода газа на диапазон 100 ст.см3/мин (один для аргона, другой для азота).
Прецизионная подача технологических газов позволяет получать разные оттенки цветов и впоследствии воспроизводить их с высокой точностью.



Система управления

В установке предусмотрены все системы блокировок по воде и вакууму для обеспечения штатного функционирования компонентов и оборудования в целом.
Полностью автоматическая система управления позволяет проводить процесс напыления нажатием на одну кнопку. Это значительно уменьшает брак в работе из-за ошибки оператора, не требует постоянного внимания операторы при работе вакуумной дуговой системы по напылению нитрида титана.

Приобретая произведённое нами оборудование, вы получаете не только надежное и качественное техническое решение, но и полный комплект гарантийных обязательств по наладке, обслуживанию и своевременному реагированию наших специалистов.
Вакуумная дуговая напылительная установка STOM всегда есть на нашей площадке во Фрязино, поэтому обращайтесь - мы можем продемонстрировать её в работе, обсудить ваши задачи, совместно выработать спецификацию, которая наиболее полно по функционалу и оптимально по цене решит стоящие перед вами задачи.
